通風管道設計制作和安裝問題的探討

　　通風機是量大面廣的耗能設備，為了節省通風機能耗減少運行成本，當前應當重視通風空調系統優化技術，實現降低系統通風管道壓降和節耗，合理匹配和優化運行調節。筆者從通風機售后服務現場發現，之前業主認定通風機質量問題，到通風機使用現場調查，結果有相當部分是通風系統設計、制造、安裝不合理而導致

　　通風機運行不正常，出現通風機性能達不到設計要求，振動噪聲超標，葉片斷裂等問題，通風系統經合理改造后，通風機運行正常了。因此，通風系統是否合理對通風機能否正常運行影響很大，本文對通風空調系統通風管道設計、制作和安裝常見問題提出探討意見

　　1、通風管道設計

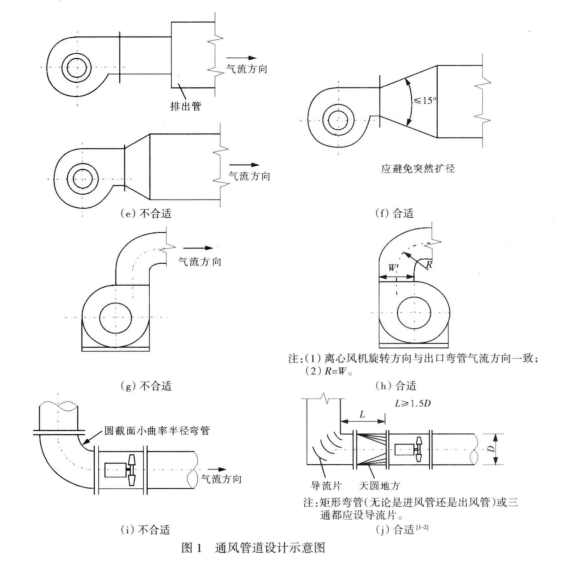

　　通風管道設計常見不合理問題解決方案(見圖1)

　　2、通風管道制作

　　2.1一般規定

　　2.1.1

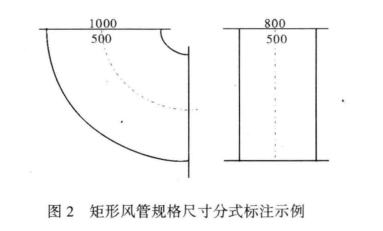

　　建筑圖樣上標注風管的規格，圓形風管指外徑尺寸，矩形風管指外邊長尺寸【3】。矩形風管規格尺寸分式簡化標注示例見圖2，矩形風管規格尺寸乘式標注示例見圖3。其中分子和乘數為圖樣看得見尺寸，而分母和被乘數為圖樣上看不見尺寸即矩形風管另一向尺寸。

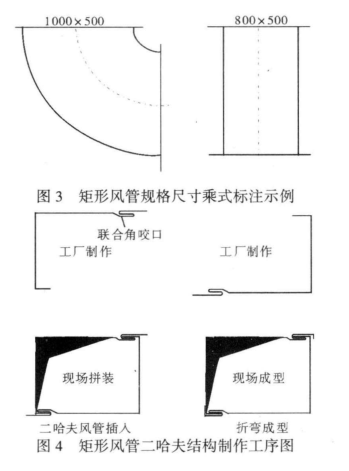

　　2.1.2矩形風管在工廠制作異地安裝，風管的結構形式建議采用二哈夫形式，在施工現場拼裝成型，由于二哈夫結構裝疊方便，充分利用運輸車輛空間，節省運輸成本。二哈夫結構制作工序見圖4。

　　2.1.3

　　風管外徑或邊長的允許偏差：當小于或等于300mm時，為2mm;當大于300mm時，為3mm。管口平面度的允許偏差為2mm，矩形風管兩條對角線之差不應大于3mm;圓形法蘭任意正交兩直徑之差不大于2mm。

　　2.1.4圓形法蘭內徑實際尺寸比圓形風管外徑基本尺寸大2mm，矩形法蘭內邊長實際尺寸比矩形風管外邊長基本尺寸大2mm。

　　2.1.5矩形法蘭上螺栓孔或鉚釘孔、角鋼加固框上鉚釘孔、圓形法蘭上螺栓孔或鉚釘L，孔與孔的間距一般應≤150mm。≥300的擴管

　　2.1.6矩形彎管導流片的迎風側邊緣應圓滑，固定牢固。導流片的弧度應與彎管的角度相一致。導流片的分布應符合設計規范。當導流葉片的長度超過1250mm時，應有加強措施。

　　3、通風管道安裝

　　(1)風管和水管安裝程序，首先應安裝風管，然后安裝水管，二者程序不能顛倒，如水管先裝，在同一層高上風管要交叉通過水管則需繞道，影響通風效果和修改風管帶來制作不便。

　　(2)通風管道在安裝時應避免通風機進出口直接接異型管(彎頭、三通、變徑管和斜接管等)以及突擴管和突縮管，確保氣流暢通。

　　(3)通風管道安裝常見不合理問題解決方案(見圖5)

　　本文介紹通風空調系統通風管道設計、制作和安裝常見問題解決方案，實踐證明是可行的，規范通風管道設計、制作和安裝才能保證通風機正常運行。
